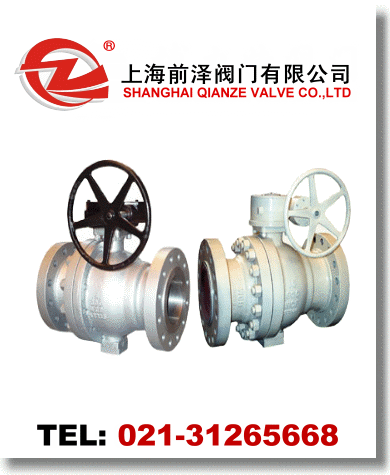

不銹鋼固定球閥


不銹鋼固定球閥

產品三大優勢
1、價格合理。 2、質量穩定。 3、交貨快捷。

· 聯系電話:021-31265668(直線)陳先生 黃先生

· 圖文傳真:021-31265668

· 聯系手機:13661441718 陳先生

· 訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數


專業服務
提供全套工程閥門解決方案,不銹鋼固定球閥售前、售中、售后專業服務。
  不銹鋼固定球閥產品詳情

不銹鋼固定球閥
名稱: 不銹鋼固定球閥
型號: Q47F
口徑: DN15-DN800
壓力: 1.6MPa≈16.0MPa
材質: WCB、A105、SS304、SS316
認證: ISO9001:2000

·不銹鋼固定球閥產品詳情

不銹鋼固定球閥是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座不會承受過大的壓力,所以不銹鋼固定球閥的轉矩小、閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。先進的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封,因而安裝沒有流向限制,是雙向。本閥有二塊式和三塊式兩種閥體結構,中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內,鋼圈后部沒有彈簧保證閥座緊貼球體,保持密封。上下閥桿均沒有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。全通徑:閥門流量孔徑與管線內徑一致,以便管線清掃。

適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度:-196~350℃
驅動方式:手動、氣動、電動、液動等。
公稱通徑:DN25-8001"~32"

(1)操作省力:球體由上下軸承支撐,減少摩擦,消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
(2)密封性能可靠:PTFE單性材料密封圈嵌于不銹鋼閥座內,金屬閥座尾端設有彈簧保證密封圈足夠的預緊力,閥門在使用過程中密封面磨損時,在彈簧作用下閥門繼續保證良好密封性能。
(3)防火結構:為防止由于驟熱或火災的出現,使聚四氟乙烯密封圈燒毀,發生較大泄漏,而助長火勢,在球體與閥座間設置防火密封環,在密封圈燒毀時,在彈簧力作用下,將閥座密封環迅速推向球體上,形成金屬與金屬密封,起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
(4)自動泄壓功能:當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時,閥座后退脫離球體,達到自動泄壓的效果,卸壓后閥座自動復位。
(5)排泄管路:閥體上下均設置排泄孑L,可檢查閥座是否發生泄漏,在工作中,閥門處于全開或全關時,卸掉中腔壓力,可直接更換填料;可以排放中腔滯留物,減少介質對閥門的污染。輔助密封設置系統(客戶需要請?jiān)谟嗁彆r(shí)說明)
(6)本閥門設計有輔助的閥座緊急密封系統,一旦密封受損或出現緊急十青況而不能密封時,通過輔助密封系統向密封面注射相應的密封劑即可修復密封面,達到緊急密封。當輸送的介質不潔或含有少量顆粒時,為保護密封面,確保達到可靠的密封,還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
(7)廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

不銹鋼固定球閥主要零件及材質

序號
NO

零件名稱

材質

GB

ASTM

1

閥體

WCB

A2116-WCB

2

彈簧

60Si2aMn

AISI 9260

3

密封圈

PTFE

PTFE

4

墊片

PTFE

PTFE

5

排污螺母

25

A105

6

"0" 型密封圈

橡膠

橡膠

7

底蓋

25

A105

8

螺釘

35

A193-B7

9

固定軸

1Cr13

A276-410

10

滑動軸承

PTFE&

PTFE&

11

球體

1C18Ni9Ti

SS304

12

閥蓋

WCB

A216-WCB

13

閥座

25

A105

14

閥桿

1Cr33

A276-410

15

螺柱

35CrMoA

A193-B7

16

螺母

35

A194-2H

17

壓套

25

A105

18

填料

PTFE

PTFE

19

支架

WCB

A216-WCB

20

填料壓蓋

WCB

A2116-WCB

21

鍵 Key

45

AISI C 1045

不銹鋼固定球閥技術規范

設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79 Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

AP16D

AP1598

不銹鋼固定球閥試驗壓力

壓力等級

試驗壓力(MPa)

公稱壓力(PN)

磅級(Class)

殼體試驗

密封試驗

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

不銹鋼固定球閥主要連接尺寸用重量 PN1.6MPa

公稱通徑DN

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

d1

25

32

40

50

65

80

100

125

150

200

250

300

337

387

438

489

591

686

L

165

180

190

216

241

283

305

356

394

457

533

610

686

762

864

914

1067

1245

H

50

55

80

102

114

127

152

184

219

273

360

395

430

470

550

580

700

800

手動

H1

75

85

95

107

125

152

178

300

330

398

495

580

625

670

698

840

1050

1100

E

-

-

-

-

-

-

-

-

-

116

116

171

171

257

257

257

150

83

F

-

-

-

-

-

-

-

-

-

350

350

400

420

400

420

400

410

650

W

160

160

230

230

400

400

650

1050

1050

600

600

800

800

800

800

800

800

800

Wt(Kg)

4.5

5.7

7.0

12

16

22

35

58

74

205

322

460

576

864

1280

1600

1600

4500

電動

H2

-

-

-

-

-

-

-

-

554

600

652

760

770

830

-

940

940

1115

L1

-

-

-

-

-

-

-

-

235

235

235

259

400

400

-

410

410

410

氣動

H3

215

240

264

274

379

389

479

552

666

736

926

1059

1127

1393

1468

1538

1538

1450

L2

200

270

270

270

405

405

576

576

776

776

776

1060

1060

1360

1360

1360

1360

2840
