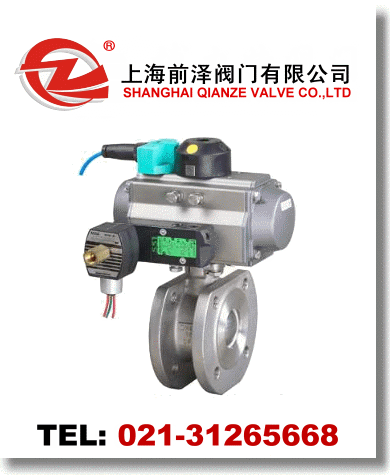

氣動薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。 結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。球閥處于完全開啟位置時，閥板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

氣動薄型球閥主要閥體材料

ITEM	DESIGNATION	MATERIAL
1	PLASTIC COVER	PLASTIC
2	HANDLE	304
3	NUT	304
4	RING	304
5	STEM PACKING	PTFE
6	STEM SEAL	PTFE
7	BALL SEAT	RPTFE
8	BALL	CF8M
9	BODY	CF8M
10	BODY SEAL	PTFE
11	CAP	CF8M
12	STEM	304/316

氣動薄型球閥主要連接尺寸

SIZE	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
L	40	44	48	54	62	71	90	110	135	197	231
K	65	75	85	100	110	125	145	160	180	210	240
N/I	4-M12╳1.75			4-M16╳2				8-16M╳2			8-M20╳25
G	45	58	68	78	88	102	122	138	158	188	212
ISO5211 G1	F03	F03	F04	F04	F05	F05	F07	F07	90	90	100
H	63	68	80	87	104	110	128	135	151	192	231
W	125	125	167	167	190	195	310	310	295	295	350
