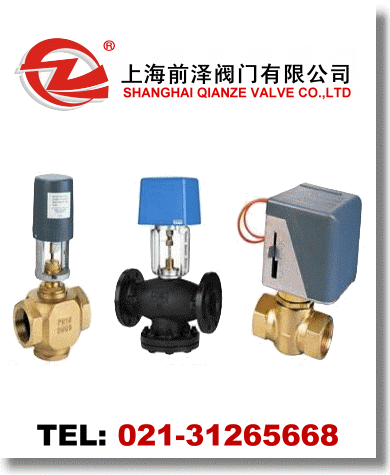

SVB7200電動二通調節閥、電動三通閥用于空氣調節、熱通風、熱處理廠的工業和工行業的流體控制。有二通及三通形式。
二、電動二通調節閥主要技術參數
介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
可調比: 50:1
滲漏量(m3/h):KV值的0.01%
三、電動二通調節閥主要技術參數
介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
滲漏量(m3/h):KV值的0.03%
四、電動二通調節閥材質
閥體:鑄鋼 WCB 鑄鐵
閥瓣、閥桿、閥座：不銹鋼
填料:聚四氟乙烯
五、電動二通調節閥材質
閥體:HT200灰鑄鐵
閥瓣：黃銅
閥桿:1Cr18Ni9
軸封：黃銅
密封件:三元乙丙橡膠
六、電動二通調節閥型號及尺寸
|
型號 |
規格 |
L |
H |
D |
C |
K |
n-d |
壓差KPa |
行程 |
|
SVB-7200 |
DN65 |
290 |
158 |
185 |
20 |
145 |
4-18 |
400 |
40 |
|
DN80 |
310 |
195 |
200 |
20 |
160 |
8-18 |
400 |
40 |
|
DN100 |
350 |
216 |
220 |
20 |
180 |
8-18 |
300 |
40 |
|
DN125 |
400 |
237 |
250 |
22 |
210 |
8-18 |
200 |
40 |
|
DN150 |
480 |
282 |
285 |
22 |
240 |
8-22 |
100 |
40 |
|
DN200 |
533 |
289 |
340 |
30 |
295 |
12-22 |
100 |
40 |
七、電動二通調節閥電動三通閥
|
型號 |
規格 |
L |
H |
H1 |
D |
C |
K |
n-d |
壓差KPa |
重量(KG) |
行程 |
|
SVB-7300 |
DN65 |
290 |
158 |
150 |
185 |
20 |
145 |
4-18 |
400 |
23 |
45 |
|
DN80 |
310 |
195 |
185 |
200 |
20 |
160 |
8-18 |
400 |
31 |
45 |
|
DN100 |
350 |
216 |
205 |
220 |
20 |
180 |
8-18 |
300 |
39 |
45 |
|
DN125 |
400 |
237 |
230 |
250 |
22 |
210 |
8-18 |
200 |
66 |
45 |
|
DN150 |
480 |
282 |
280 |
285 |
22 |
240 |
8-22 |
100 |
87 |
45 |
|
DN200 |
533 |
289 |
340 |
340 |
30 |
295 |
12-22 |
100 |
90 |
45 |
一、電動二通調節閥用途
SVB3200系列螺紋電動調節二通閥,三通閥配以驅動控制裝置后,能調節蒸汽或者采暖,通風以及空調系統的流量,廣泛應用于暖空調系統中。
閥體：黃銅或青銅為鑄鋼
閥桿：不銹鋼1Cr18Ni9
閥桿密封件：丁青橡膠或聚四氟乙烯
二、電動二通調節閥主要技術參數
公稱壓力：1.6Mpa
聯接方式：BSP平行內螺紋型(BS21)
介質溫度：120℃
介質：水/蒸汽
三、電動二通調節閥型號及尺寸電動二通調節閥
|
型號 |
規格DN(mm) |
流量系數(KV) |
行程 |
關閉壓差 |
主要尺寸 |
|
L |
H |
|
VB-3200 |
DN25 |
10 |
19 |
1400 |
110 |
265 |
|
DN32 |
16 |
22 |
800 |
120 |
270 |
|
DN40 |
25 |
22 |
500 |
130 |
275 |
|
DN50 |
40 |
22 |
400 |
145 |
285 |
四、內螺紋電動調節閥型號及尺寸電動三通閥
|
型號 |
規格DN(mm) |
流量系數
(KV) |
行程 |
關閉壓差
(kpa) |
主要尺寸 |
|
L |
H |
H1 |
|
VB-3300 |
DN25 |
10 |
19 |
1400 |
110 |
265 |
80 |
|
DN32 |
16 |
22 |
800 |
120 |
270 |
85 |
|
DN40 |
25 |
22 |
500 |
130 |
275 |
85 |
|
DN50 |
40 |
22 |
400 |
145 |
285 |
90 | |
