電子式電動調節閥


電子式電動調節閥

產品三大優勢
1、價格合理。 2、質量穩定。 3、交貨快捷。

· 聯系電話:021-31265668(直線)陳先生 黃先生

· 圖文傳真:021-31265668

· 聯系手機:13661441718 陳先生

· 訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數


專業服務
提供全套工程閥門解決方案,電子式電動調節閥售前、售中、售后專業服務。
  電子式電動調節閥產品詳情

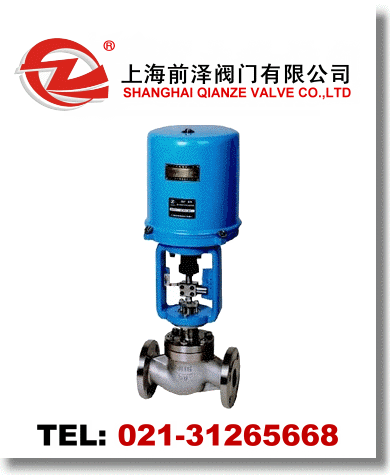

電子式電動調節閥
名稱: 電子式電動調節閥
型號: ZDLP
口徑: DN15-DN500
壓力: 1.6MPa≈16.0MPa
材質: WCB、A105、SS304、SS316
認證: ISO9001:2000

·電子式電動調節閥產品詳情

ZDLP系列型電子式電動調節閥接受調節儀表來的直流電流信號,改變被調介質流量,使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
   本系列產品公稱通徑由20至200mm,公稱壓力有1.0、1.6、4.0、6.4MPa,使用溫度范圍由-40℃~450℃,接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小,介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種,后者閥關閉時泄漏量可達VI級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種,前者用一般場合,而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規?晒┻x擇。

電子式電動調節閥產品特點

閥體按流體力學原理設計的等截面低流阻流道,額定流量系數增大30%。
可調節范圍大,固有可調比為50,流量特性有直線和等百分比。
電動套筒調節閥閥塞設有上、下方的均壓孔,不平衡力小,閥穩定性好,套筒互換性強,使用壓差大。
調節切斷型采用軟密封結構閥芯,達VI級泄漏標準(零泄漏)。
伺服放大器采用深度動態負反饋,可提高自動調節精度。
電動操作器有多種形式,可適用于4~20mA。DC或0~10mA.DC。
電子型電動調節閥可直接由電流信號控制閥門開度,無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封,堵絕流體外漏。

電子式電動調節閥主要零件材料

閥體、閥蓋:HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯:ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推桿、襯套:2Cr13
墊片:橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管:1Cr18Ni9Ti

電子式電動調節閥主要技術參數

公稱通徑DN(mm)

(閥座直徑dn)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

額定流量系數

直級

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

額定行程

16

25

40

60

公稱壓力PN(MPa)

1.0 1.6 4.0 6.4

固有流量特性

直線、等百分比

固有可調比

50

允許泄漏量

單座

硬密封:IV級軟密封:VI級

套筒

硬密封:II級軟密封:VI級

工作溫度t(℃)

-20~200 -40~250 -40~450 -60~450

信號范圍(mA.DC)

0~10 4~20

作用方式

電關式電開式

使用環境溫度(℃)

電動調節閥:-20~70℃伺服放大器:0~50℃

使用環境濕度

電動調節閥:≤95% 伺服放大器:≤85%

電源電壓

220V 50Hz 380V 50Hz 24AC/DC

電子式電動調節閥本產品性能指標貫徹GB/T4213-92。配套用電動執行機構有關技術參數

公稱通徑DN(mm)

20

25

32

40

50

65

80

100

125

150

200

電動執機機構

普通型

ZAZ-60
DKZ-310

ZAZ-60
DKZ-310

DKZ-410

DKZ-410
DKZ-510

電子型

JHZAZ1

JHZAZ1

JHZAZ3

JHZAZ3

電動執行機構推力(N)
全行程時間(S)

普通型

400

4000

400

4000

6400

6400

16000

電子型

2000

4000

6000

8000

普通型

12.5

20

32

48

電子型

30

30

48

60

消耗功率(N)

普通型

28

35

電子型

6

15

25

40

表中數據僅為常規配置,具體選用根據主要參數及用戶要求而定。

電子式電動調節閥允許壓差表單位:Mpa

公稱通徑

(mm)

推力(N)

20

25

32

40

50

65

80

100

125

150

200

10

12

15

20

400

3.90

2.71

1.73

0.95

0.62

0.37

0.24

0.15

2000

6.40

6.40

6.40

4.87

3.11

4000

6.40

6.40

6.40

6.40

6.11

3.73

2.39

1.53

6000

1.38

0.91

0.54

6400

1.45

0.95

0.61

0.40

0.28

0.15

8000

0.50

0.34

0.19

16000

0.98

0.68

0.38

允許壓差值若大于公稱壓力,則取公稱壓力值。

允許壓差值若大于公稱壓力,則取公稱壓力值。

電子式電動調節閥連接標準

法蘭標準:鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型:PN10、PN16為凸面
PN40、PN64為凹凸面,閥體為凹面
結構長度:GB12221-89
夾套保溫型夾套載熱體接口:對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、DIN等標準。
